W替代部分Mo对Ti-Al-Mn-Mo合金耐磨及拉伸性能的影响

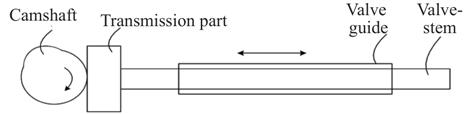

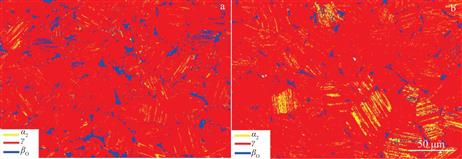

对比测试了2种低成本、易变形的Ti-44Al-3Mn-0.8Mo（TMM）和Ti-44Al-3Mn-0.4Mo-0.4W（TMMW）合金（原子分数,%,下同）的耐磨性能和拉伸性能,分析了用0.4Mo-0.4W替代0.8Mo后对其耐磨性、显微硬度、拉伸性能以及显微组织特征的影响。结果表明,W替代部分Mo使Ti-Al-Mn-Mo系合金的耐磨性能与显微硬度得到明显改善,且合金室温和高温拉伸强度有所提高,室温延伸率由0.75%提高至1.50%,高温延伸率稍有降低。对比发现,合金中W的β稳定作用要稍弱于Mo,W的替代使得合金组织中残存的β_o相和γ相含量降低,α₂相含量明显增加,片层组织含量提高,片层间距减 小。
TMMW合金具有更高的显微硬度和更佳的耐磨性与W替代后合金组织、相构成变化有密切关系。W替代部分Mo后合金β_o相含量减少、片层含量的提高及片层厚度的降低是合金具有更高拉伸强度和更优室温延伸率的主要原因。
