面向高性能的红外折射式镜头装调技术

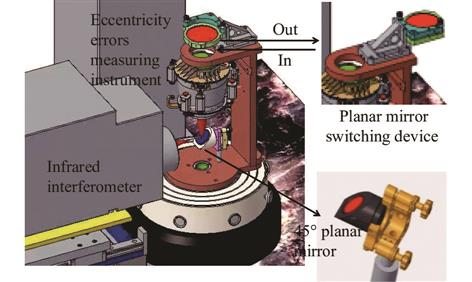

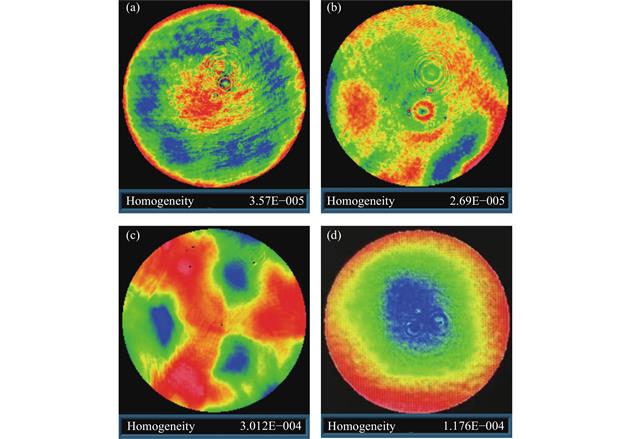

针对红外光学材料折射率不均匀导致系统波前产生异常像差,从而引起镜头像质严重下降的问题,提出了一种光学件位置迭代调整和面形修配相结合的系统波前补偿方法,实现面向高性能的红外折射式镜头装调。在光学件精密定心的基础上,设计了在线装调检测装置,依据镜头实测波前并结合计算机辅助装调技术,通过迭代调整光学件位置矫正系统波前初阶像差。对系统残留的中高阶像差,根据各视场测得的系统波前综合分析计算,采用修配光瞳处光学件面形,引入反残留波像差的方式补偿。
实验上,通过对某红外折射式镜头装调,将镜头三个视场系统波前RMS （λ=3.39 μm）分别由精密定心后的0.162λ、0.118λ、0.166λ降低至0.064λ、0.040λ、0.067λ,平均MTF （@25 lp/mm）由0.31提升至0.67。结果表明,这种装调技术对红外折射式镜头系统波前补偿效果明显,可大幅提升镜头成像性能,具有重要的工程应用价值。
