| ZL270LF铝合金的热变形行为与组织演变 |
| |
| 作者姓名： | 丁万武 陈世豪 胡立雯 张海霞 余海存 赵文军 |
| |
| 作者单位： | 兰州理工大学 材料科学与工程学院,甘肃 兰州 730050;兰州理工大学 省部共建有色金属先进加工与再利用国家重点实验室,甘肃 兰州 730050,兰州理工大学 材料科学与工程学院,甘肃 兰州 730050;兰州理工大学 省部共建有色金属先进加工与再利用国家重点实验室,甘肃 兰州 730050,兰州理工大学 材料科学与工程学院,甘肃 兰州 730050;兰州理工大学 省部共建有色金属先进加工与再利用国家重点实验室,甘肃 兰州 730050,兰州理工大学 材料科学与工程学院,甘肃 兰州 730050;兰州理工大学 省部共建有色金属先进加工与再利用国家重点实验室,甘肃 兰州 730050,兰州理工大学 材料科学与工程学院,甘肃 兰州 730050;兰州理工大学 省部共建有色金属先进加工与再利用国家重点实验室,甘肃 兰州 730050,兰州理工大学 材料科学与工程学院,甘肃 兰州 730050;兰州理工大学 省部共建有色金属先进加工与再利用国家重点实验室,甘肃 兰州 730050 |
| |
| 基金项目： | 国家自然科学基金项目[批准号:52161006]甘肃省教育厅(2021CYZC-23)。甘肃省重点研发计划项目(21YF5GD183和18YF1GA061)嘉峪关市科技规划项目(21-10)中国博士后科学基金项目(2019M653896XB) |
| |
| 摘 要： |

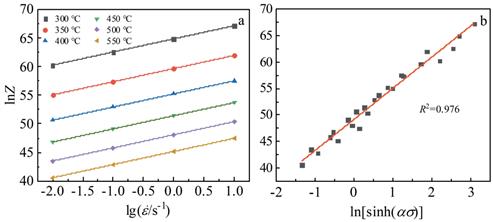

通过热压缩实验研究了ZL270LF铝合金在变形量为70%,温度为300~550 ℃,应变速率为 0.01~10 s-1范围的热变形行为,建立了流变应力本构方程模型,绘制出了二维热加工图,确定了最佳热加工区域,采用电子背散射衍射（EBSD）和透射电子显微镜（TEM）技术研究了该合金的组织演变规律。结果表明：ZL270LF铝合金的流变应力随变形温度的升高和应变速率的降低而降低,热变形激活能为309.05 kJ/mol,最优热加工区为温度470~530 ℃、应变速率为0.01~1 s-1。该合金在热变形过程中存在3种不同的DRX机制,即连续动态再结晶（CDRX）、不连续动态再结晶（DDRX）和几何动态再结晶（GDRX）,其中CDRX是ZL270LF铝合金动态再结晶的主要机制。
|
| 关 键 词： | ZL270LF铝合金 热变形行为 本构方程 动态再结晶 组织演变 |
| 收稿时间： | 2023-05-23 |
| 修稿时间： | 2023-11-16 |
|
| 点击此处可从《稀有金属材料与工程》浏览原始摘要信息 |
|
点击此处可从《稀有金属材料与工程》下载免费的PDF全文 |
|
