| 静电及其研究进展 |
| |
| 引用本文： | 韩宇南, 李文涛, POMMERENKEDavid, 戴琳, 许世良. 电缆放电事件建模及其特性测试研究[J]. 电波科学学报, 2015, 30(6): 1064-1068,1085. doi: 10.13443/j.cjors.2014111601 |
| |
| 作者姓名： | 韩宇南 李文涛 POMMERENKEDavid 戴琳 许世良 |
| |
| 作者单位： | 1.北京化工大学信息科学与技术学院, 北京 100029;2.密苏里科技大学电子与计算机工程系, 罗拉,密苏里州, 美国 65401;3.辽河石油勘探局通信公司, 盘锦 124010 |
| |
| 摘 要： |

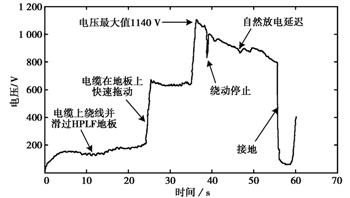

参考人体行走电压的测试标准IEC 61340-4-5, 搭建了电缆由线轴上绕下并在地板上拖拽积累的电压的测试系统, 测量了六类非屏蔽网线的电压波形.基于实测电缆电压波形, 提出了电缆电压的RC等效电路模型, 并分析了模型参数对电缆电压时域波形的影响.进行了电缆充电后对金属靶的放电实验, 测量了电缆放电事件的电流波形、瞬态电场和瞬态磁场波形, 分析了电缆放电事件对电子设备的影响.
根据测量的电缆放电事件的电流波形, 对比了GJB 151B中CS 115电缆束注入脉冲激励传导敏感度的电流波形, 二者电流波形有一定的相似性, 但是对于较长电缆在电流的强度和宽度方面都会大于CS 115规定的限值.因此, 提出了电缆放电事件的防护方法, 并对相关标准的改进方面提出了初步建议.
|
| 关 键 词： | 电缆放电事件 静电放电 电缆电压 时域波形 |
| 收稿时间： | 2014-11-16 |
|
