大型空间可展开天线的研究现状与发展趋势

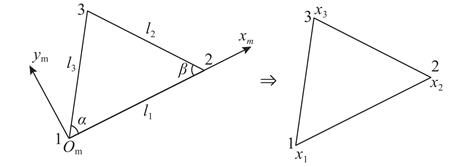

该文通过裁剪和拼接平面薄膜片来对静电成形薄膜反射面天线的表面进行设计制作。由于抛物面型薄膜反射面是一个不可展开表面,通常由许多平面薄膜片制作而成,将不可避免地降低反射面表面的精度。因此,需要详细地分析裁剪和拼接过程对反射面表面精度的影响,从而获得设计需要的表面精度。该文基于旋转抛物面的无矩理论建立了工作状态的反射面模型,采用常应变三角形单元离散反射面,建立了反射面的展平和拼接有限元模型。
将同口径反射面沿经线划分若干组不同数量子曲面,通过子曲面进行展平和拼接数值仿真分析,对薄膜反射面进行裁剪设计。最后,制作了0.55 m口径的薄膜反射器,并进行了摄影测量实验。验证了该方法的有效性,并讨论了制造误差的影响。
