纳米ZnO/生物基尼龙612纳米复合抗菌薄膜的制备与性能

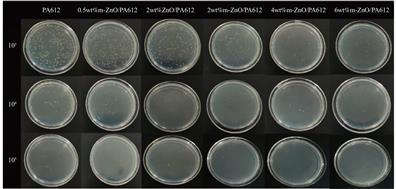

细菌滋生将缩短食品货架周期,对人体健康产生负面影响,因此开展抗菌包装膜的研究十分重要。本文采用γ-氨丙基三乙氧基硅烷偶联剂(KH550)改性了纳米氧化锌(ZnO),并将改性后的纳米氧化锌(m-ZnO)与尼龙612 (PA612)进行熔融共混制备复合材料,最终采用挤出流延制备了m-ZnO/PA612纳米复合抗菌薄膜。采用FTIR对改性前后的ZnO进行表征,证明了KH550成功接枝到ZnO上。通过SEM、DSC、TGA、平板计数法等测试手段对ZnO的分散及复合材料的结晶性能、热性能、抗菌性能进行了研究。结果表明：m-ZnO在PA612基体中分散良好。m-ZnO可以作为成核剂提高PA612的结晶度,m-ZnO的含量为2wt%时,其结晶度提高了4.1%。m-ZnO对PA612有增强作用,m-ZnO的添加量为2wt%时,m-ZnO/PA612纳米复合薄膜的拉伸强度较纯PA612提高了15%。m-ZnO的存在赋予了PA612抗菌性能,m-ZnO/PA612纳米复合薄膜对大肠杆菌和金黄色葡萄球菌均有很好的抗菌效果,且随着m-ZnO含量的增大,抗菌率增大,m-ZnO的质量分数为4wt%时,对大肠杆菌的抗菌率为93.25%,对金黄色葡萄球菌的抗菌率为91.03%。
