| DNAN及TNT基熔铸炸药综合性能比较 |
| |
| 作者姓名： | 朱道理 周霖 张向荣 杏若婷 |
| |
| 作者单位： | 北京理工大学 爆炸科学与技术国家重点实验室,北京 100081;安徽神剑科技股份有限公司,安徽 合肥 230022;北京理工大学 爆炸科学与技术国家重点实验室,北京,100081;甘肃银光化学工业集团有限公司,甘肃 白银,730900 |
| |
| 基金项目： | 国家自然科学基金资助项目 11772060国家自然科学基金资助项目（11772060） |
| |
| 摘 要： |

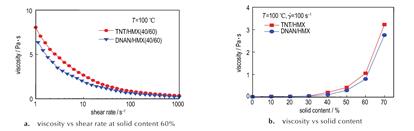

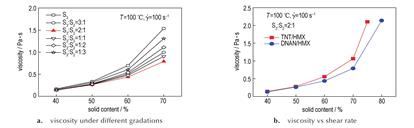

为了对比载体炸药2,4,6-三硝基甲苯(TNT)和2,4-二硝基苯甲醚(DNAN)、以及以它们为基的熔铸炸药的综合性能,系统研究了DNAN和TNT、以及DNAN/HMX(20/80)和TNT/HMX(25/75)熔铸炸药的流变、能量、安全、以及力学等性能。结果表明:载体炸药DNAN(6.87 m Pa·s)的粘度低于TNT(9.05 mPa·s),DNAN/HMX熔铸体系的极限固含量(约80%)高于TNT/HMX熔铸体系(约75%);DNAN/HMX(20/80)和TNT/HMX(25/75)熔铸炸药的爆速分别为8336 m·s~(-1)和8452 m·s~(-1),爆压分别为31.03 GPa和31.44 GPa;在1 K·min~(-1)的慢速烤燃条件下,DNAN/HMX(20/80)和TNT/HMX(25/75)熔铸炸药的响应等级分别为燃烧反应和爆炸反应;在4.51GPa的冲击波入射压力条件下,TNT/HMX(25/75)在8～12 mm内达到完全爆轰,而DNAN/HMX(20/80)在12 mm内未能达到完全爆轰;DNAN/HMX(20/80)的抗拉和抗压强度均大于TNT/HMX(25/75)。
因此可以得出结论,在能量性能基本持平的情况下,DNAN/HMX(20/80)熔铸炸药的安全及力学性能优于TNT/HMX(25/75)熔铸炸药。
|
| 关 键 词： | 2 4-二硝基苯甲醚(DNAN)基熔铸炸药 4 6-三硝基甲苯(TNT)基熔铸炸药 流变 慢速烤燃 冲击起爆 力学性能 |
| 收稿时间： | 2019-06-16 |
| 修稿时间： | 2019-07-31 |
| 本文献已被 CNKI 万方数据 等数据库收录！ |
| 点击此处可从《含能材料》浏览原始摘要信息 |
|
点击此处可从《含能材料》下载免费的PDF全文 |
|
