2D SiC/SiC复合材料电阻率对服役环境的响应特性

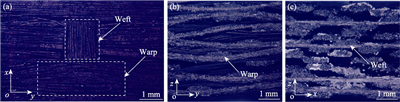

研究针对不同服役环境下2DSiC/SiC复合材料的电阻率特性进行了研究。从1300℃降至室温的无氧环境中,复合材料的电阻率随温度降低而增大;借助曲线拟合,建立了电阻率与温度之间的映射关系。在1300℃空气环境中氧化20和60 h后,由于PyC界面层和SiC基体的氧化,复合材料的导电性显著降低;以SiO₂的含量定量表征氧化程度,建立了电阻率与氧化损伤之间的映射关系。复合材料的电阻率和应力随应变的变化趋势相似,电阻率变化率和刚度随应变的变化趋势相反。在线性阶段,基体开裂数量极少,刚度几乎不变,电阻率缓慢增大;在非线性阶段,基体开裂数量增加较快,造成刚度降低,电阻率快速增大;后半段的基体裂纹数量缓慢增多,刚度和电阻率变化率趋于平稳。
